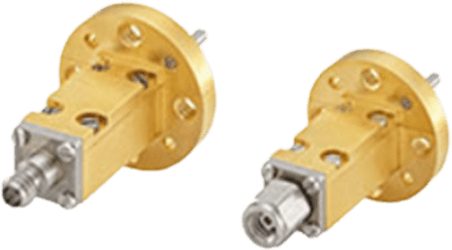

波导同轴转换器

波导同轴转换器

射频信号传输，有无线和有线两种传输方式，大部分场景还是需要传输线来进行信号传输，其中同轴线和波导管应用最为广泛，当两种传输线互连的场景，就需要波导同轴转换器。波导同轴转换器广泛应用各种雷达系统、测试设备及地铁、机场信号系统。

电气性能
特性阻抗	50 Ohm
频率范围	60-90GHz
频率范围	75-110GHz
工作电压	N/A
绝缘电阻	<0.70 dB
回波损耗	>16 dB

机械性能

1.0mm连接器最大扭矩：0.70 NM
1.0mm连接器的推荐扭矩：0.35 NM
推荐扭矩 wr12：1.10 NM
1.0mm连接器规格：0.00～0.05 mm

特点和优点

使用频率高达110GHz；
可实现同轴与波导的信号转换。
