产品中心 | Y50 圆型连接器
2023-06-14

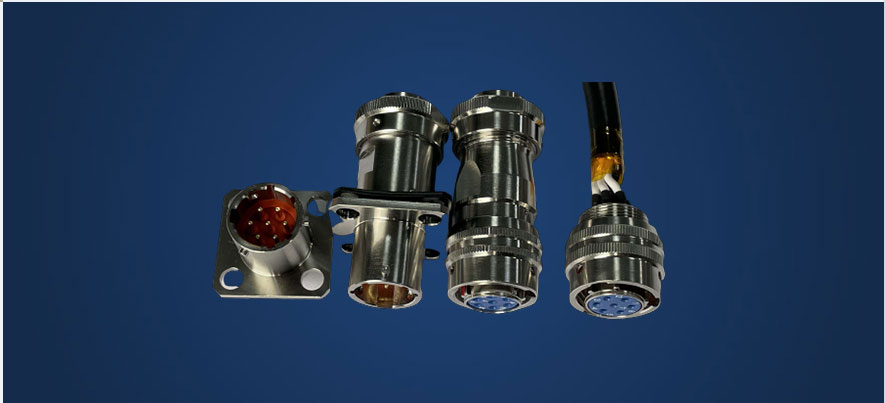

Y50系列圆形连接器共有三个系列,英制系列、公制系列及电源系列。其中英制系列产品符合GJB598A(MIL-C-26482),公制系列产品符合GJB101A。本产品采用卡口式连接系统，具有快速连接和快速分离，体积小等特点。插头有多种电缆安装形式，如夹线式，接地压紧式，防波抗拉式等。电缆出线口备有各种规格不同的密封方式,增强了电缆与连接器的防水,防尘密封性及抗位性能,以适用不同工作环境。
应用于战略战术系统，电子对抗系统，野外作业通讯信号连接系统,卫星通讯、航海通讯和测试跟踪系统,计算机系统,邮电铁路指挥系统,进口医疗仪器设备等电讯信号连接。
|
连接器材质 |
|
电气性能 |
|
|
壳体 |
不锈钢钝化 |
额定电压 |
常温状态：600V |
|
绝缘体 |
高级热塑性塑胶 |
|
湿热状态：600V |
|
封线体和密封圈 |
硅橡胶 |
|
耐电压：1500V |
|
接触件 |
铜合金镀金 |
接触电阻 |
< 3.0 mΩ |
|
|
|
绝缘电阻 |
>3000 MΩ |
|
机械性能 |
|
环境性能 |
|
|
机械耐久性 |
> 500 cycles |
盐雾 |
500H |
|
振动 |
频率10～2000Hz，加速度 196m/s2 |
工作温度 |
-55 ℃~+105 ℃ |
|
冲击 |
加速度 980m/s2 |
|
|
|
碰撞 |
392m/s2 |
|
|
为防止具有相同接点排列，且用在同一设备上，但却传输不同信号的插头插座误插，连接器壳体上开有不同角度的键位，可根据客户要求进行转位装配
