板对板多通道连接器产品
2022-09-20
SLK SSMP系列板端类型连接器可根据客户需求进行定制化开发，通道端口数量及贴装类型可按照PCB板端空间尺寸进行开发，公司具有焊接贴装及免焊固定高频信号传输技术，多通道连接器满足轴向浮动及径向浮动偏差，再极限狭小空间中可实现盲插对配，提高产品使用寿命，两板中进行连接使用转接器进行连接，当低寿命接触件连接器损坏时，可进行更换，降低企业生产成本，更好地利用地球资源。

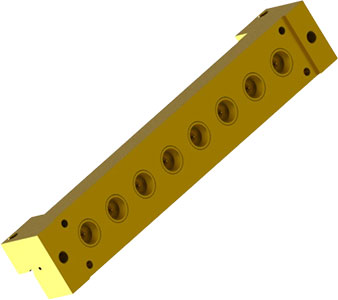

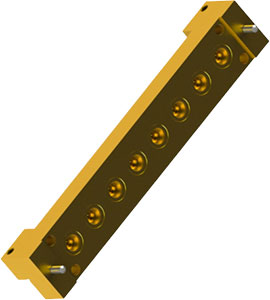

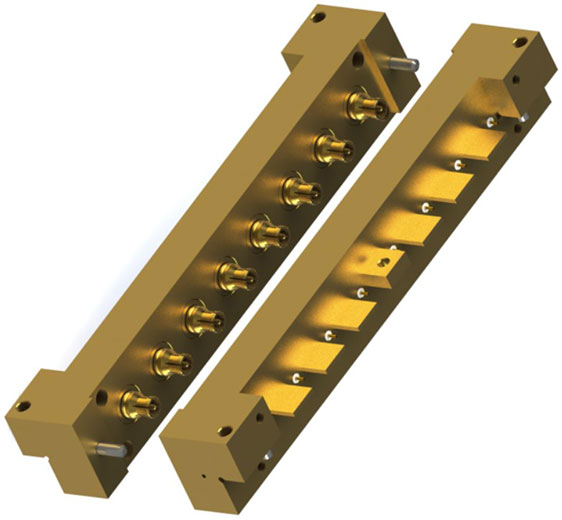

| T-5MPM28S-P98 | T-5MPM28S-P98-001 | T-5MPF06S-MPF-005 |
|
|
|
SLK SSMP系列板端类型单端口、双端口、四端口及多端口PCB表面贴装连接器为高精度高频印刷电路板应用的最佳选择，电子通信行业高速发展，SSMP系列连接器可实现小型化产品并具有极高频率低驻波比高性能特性，主要应用于卫星通讯、射频测试及PCB板测试、光模块元件测试、高速集束测试等。
| 电气性能 | 机械性能 |
| 频率：65GHz | 插入力-SB：<2.5 lbs |
| 阻抗：50Ω | 插入力-FD：<4.5 lbs |
| 工作电压：35V | 拔出力-SB：>1.5 lbs |
| 介质耐压：>500V | 拔出力-FD：>6.5 lbs |
|

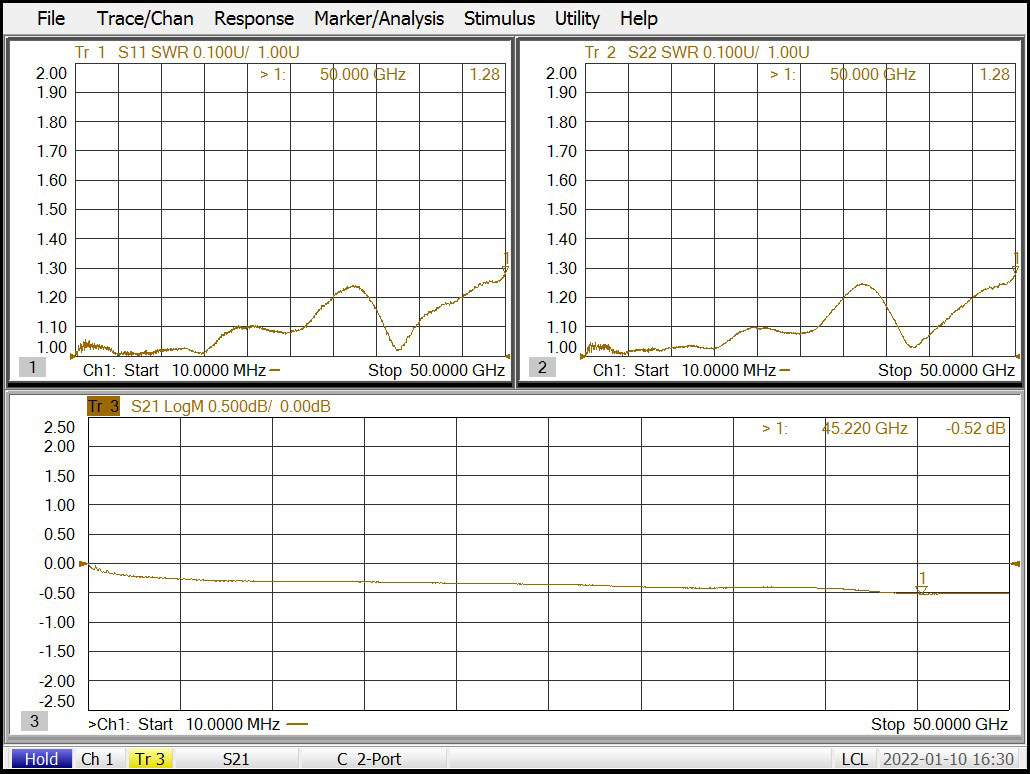

VSWR： <1.20 (@~18GHz) <1.25 (18~26.5GHz) <1.30 (26.5~40GHz) |
轴偏差：<0.1mm |
| 径向偏差：<3° | |
| 最大寿命-SB：>500次 | |
| 最大寿命-FD：>100次 |
