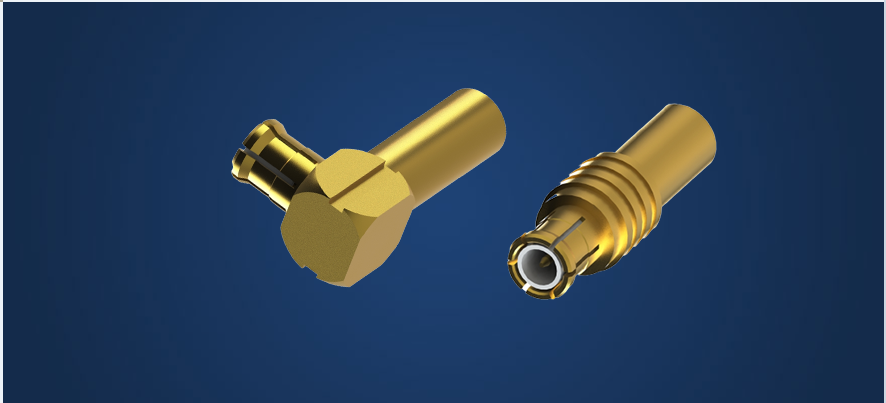

- 适用于快速配合连接高频率、内部空间小应用。
- 广泛用于无线通讯、工业应用及航天航空等多个领域应用。
- 适用于电缆及印制电路板等产品应用。
电气性能 | |
---|---|
特性阻抗 | 50 Ohm |
频率范围 | 0-6 GHz |
工作电压 | 250 V(rms) |
介质耐压 | 750 V(rms) |
导体电阻 | 内导体: ≤5.0 mΩ (初始值) |
外导体: ≤2.5 mΩ (初始值) | |
绝缘电阻 | ≥1000 mΩ |
电压驻波比 | 直型: ≤1.30 (典型值) |
弯型: ≤1.30 (典型值) |
机械特性 | ||
---|---|---|
公母插入力 | ≤14 lbs | |
公母拔出力 | 1.8 lbs - 4.5 lbs | |
中心针插入力 | ≤2.5 lbs | |
中心针拔出力 | ≥1 ounce | |
中心针保持力 | ≥2.25 lbs | |
耐久性 | 500 次 |
速联料号: 5MXF11S-A02-008
电缆: LM100A
频率: 6 GHz
速联料号: 5MXM11R-A41
电缆: RG58
频率: 6 GHz
速联料号: 5MXM11R-A02-040
电缆: RG316 RG174
频率: 6 GHz
速联料号: 5MXM11R-A50-019
电缆: RG316D
频率: 6 GHz
速联料号: 5MXM11R-A425-002
电缆:OD1.32
频率: 6 GHz
速联料号: 5MXM11S-A02-025
电缆:RG-316
频率: 6 GHz
速联料号:5MXM11S-A50-004
电缆:RG-316D
频率: 6 GHz
速联料号:5MXM15R-A231
电缆:HF-190
频率: 3 GHz
速联料号:5MXM15S-S01-007
电缆:TFlex-405 086 cable
频率: 6 GHz
速联料号: 5MXF15S-A03
电缆: RG178
频率: 100 GHz
速联料号: 5MXM11R-A02-020
电缆 : RG316, RG174
频率: 6 GHz
速联料号: 5MXM11R-A03-022
电缆: RG178
频率: 6 GHz
速联料号: 5MXM11R-A72
电缆: φ1.37
频率: 6 GHz
速联料号: 5MXM11R-A268-001
电缆: LMR-100A
频率: 6 GHz
速联料号: 5MXM11S-A03-005
电缆: RG178/U, RG196/U
频率: 6 GHz
速联料号: 5MXM15R-S01-001
电缆: .86/RG405
频率: 6 GHz
速联料号: 5MXM15S-A03
电缆: RG178
频率: 100 GHz
