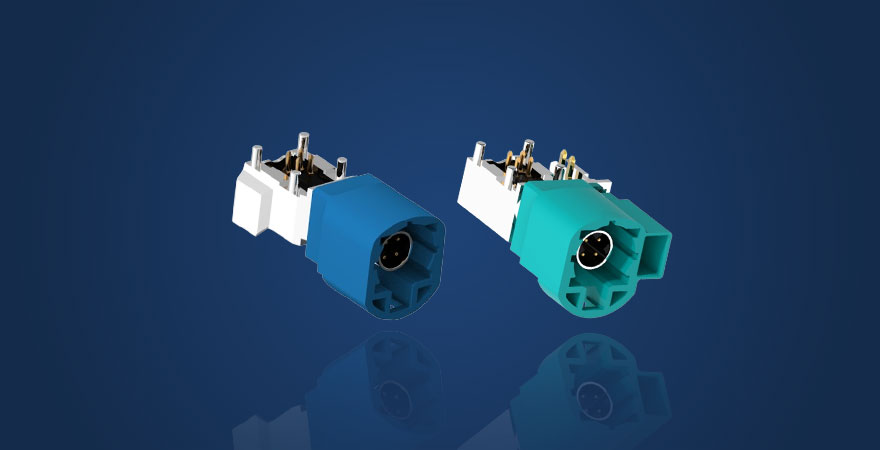

PCB板端连接器

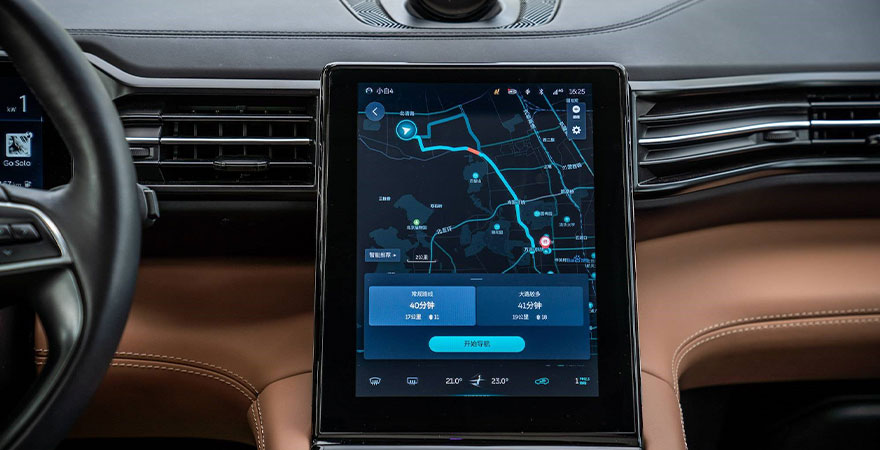

HSD连接器（High Speed Data）是一种高性能数据信号连接器，属于全屏蔽型互连系统。可防止串扰和外部来源的干扰，特性阻抗是100Ω。HSD连接器两对差分信号对，可以依据低压差分信号（LVDS）发送数据，通常应用于汽车信息娱乐模块、摄像头、抬头显示等，还可以用于USB 2.0 / 3.0、以太网（10Base-T1s ,100BASE-TX，100BASE-T1，1000BASE-T1 ）规范。在环视ADAS系统应用中，摄像头通过Fakra连接器与线束连接，线束另一端连接 HFM（Mini-Fakra）连接器，从而使采集到的数据能传输至车辆环视系统（AVM），再由HSD连接器连接线束，将数据输送至主机，最终通过 HSD+2连接器将数据输送到显示屏上。
