如何使用射频连接器？

在通信系统中，射频同轴连接器以各种形式和不同的用途广泛用于设备端口和设备的连接。在使用过程中，很多朋友都会对自己的使用是否正确以及是否会对产品造成损坏产生疑问。今天我们就来梳理一下射频连接器的使用。

射频连接器的配接和配接典型方式有四种：螺母螺丝连接、快插自锁、盲插配接和现场安装。

外观显示了外螺纹和螺母的配合，螺母侧有一个扳手面，用于工具拧紧。

注意：拧紧螺母时，必须固定射频连接器的公头和母头，使除螺母以外的其余部分处于固定和静态状态。

快速插拔自锁连接器通常用于空间有限或工作时间有限的场景。该产品使用方便快捷，机械强度高。

注意：断开连接时，您需要背开锁螺钉套筒以分离公头和母头。

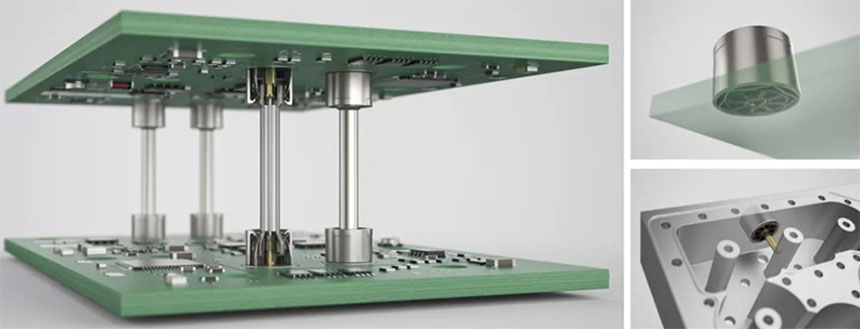

在大多数情况下，从PCB板到电路板或滤波器腔的三件式连接。SMT焊接在PCB板一侧，压接或拧紧滤腔。通常下侧设置为锁定端进行固定，上侧为滑动端，实现轴向公差功能。

注意：选择模型时要考虑轴的径向公差，需要正确计算板间距。当使用多个通道时，将考虑通道之间的累积位置公差。

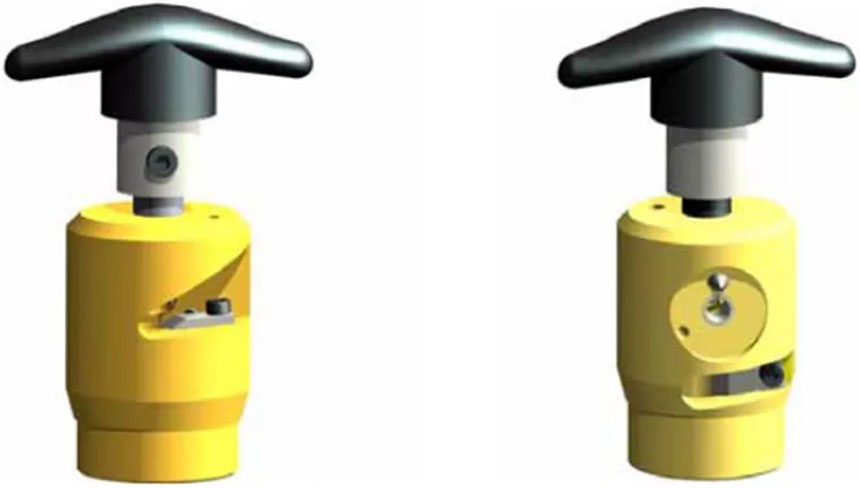

基站的射频连接器将在现场布线完成后安装在现场。基本使用方法与第一类旋入式螺母相同。注意：连接电缆和连接器时使用专业工具，并严格按照操作说明进行操作。SLK现场安装的连接器具有单独的匹配操作说明，并且可以提供专业的工具。
